Устройство и принцип работы стойки стабилизатора

Автомобильная подвеска – конструкция хитрая и сложная, и каждая деталь в ней важна. Выходит из строя одна – начинают ломаться соседние. Поэтому и ремонт нужно делать сразу, как только появились первые признаки неисправности, пусть даже малозаметные.

В подвеске есть элементы, которые выходят из строя чаще других. Это всевозможные сайлентблоки и втулки, шаровые опоры, резиновые пыльники и отбойники, а также стойки стабилизаторов. Нагрузки на подвеску колоссальные, и приходится следить за состоянием отдельных ее элементов. В этой статье мы как раз подробно рассмотрим стойки стабилизаторов.

Для чего нужны стойки стабилизаторов

Стабилизатор поперечной устойчивости устанавливается в независимой подвеске для того, чтобы компенсировать крены автомобиля в поворотах. Идея его проста до безобразия: это просто балка, которая при наклоне кузова скручивается и выравнивает этот наклон. Казалось бы, прикрути стабилизатор к ступице, и будет тебе счастье. Однако хитрые инженеры прекрасно понимают, что все эти наклоны, вибрации, удары и раскачки очень быстро расшатают любые крепления, а замена стабилизатора – дело далеко не самое простое. Поэтому и используется промежуточное звено – стойки (они же тяги), предохраняющие элементы подвески от жесткого контакта.назначение стоек стабилизатора

У них есть прямое назначение: обеспечить подвижное соединение стабилизатора с подвеской (стойка может крепиться к ступице, поворотному кулаку, рычагу или даже амортизатору типа McPherson). Таким образом она берет на себя усилие от работающего стабилизатора и предохраняет соседние элементы от преждевременного износа.

Есть у них и второе назначение, о котором редко говорят: ломаться. Именно поэтому их делают довольно тонкими, еще и с заранее обозначенными местами излома (шейками). Если нагрузка на подвеску превышает расчетную, стойка ломается в определенном месте так, чтобы больше ничего не повредить.

Устройство и принцип работы

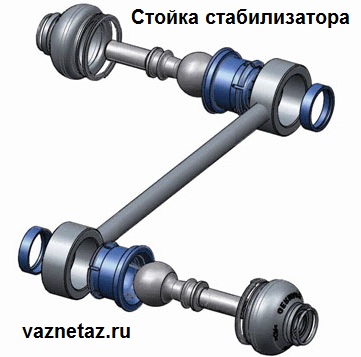

Конструкция стоек очень проста: два шарнира, по конструкции аналогичных шаровым опорам, соединены стальным штоком длиной от 5 до 20 см. В зависимости от конструкции подвески варьируется длина штока, направленность и угол присоединения шарниров, а также их конструкция (вместо шарового соединения на одном или обоих концах может быть проушина с эластичной втулкой). Шарниры защищены пыльниками и морозостойкой смазкой.

Читайте также:  Дроссельная заслонка двигателя - устройство, виды, неисправности

Одним концом она крепится к стабилизатору поперечной устойчивости, другим – к поворотному кулаку (передние стойки), ступице колеса (обычно так крепятся задние тяги), рычагу подвески или специальному посадочному креплению амортизатора.устройство стойки стабилизатора

Шток не обязательно должен быть прямым, встречаются и изогнутые. В зависимости от своей конструкции они могут быть симметричными, а могут иметь разную форму на левую и правую сторону кузова. Есть и усиленные стойки стабилизатора, используемые для тюнинга.

Благодаря тому, что шарниры обеспечивают подвижное соединение, стойка компенсирует раскачку кузова и смягчает воздействие на подвеску. Однако от постоянных нагрузок шарниры постепенно выходят из строя: стирается обойма для шарового пальца, появляется люфт и биение. По сути, именно их износ и становится в 90% случаев причиной их замены.

Как проверить стойки стабилизатора на неисправность?

Когда европейские автопроизводители заявляют, что стойки стабилизаторов имеют ресурс до 100 тыс. км, они считают эти километры по своим идеальным европейским автобанам. На наших дорогах заявленную цифру можно смело делить на два, и то если повезет. Все детали подвески зависят от состояния дорог и манеры вождения, а у нас оба эти фактора пока не радуют. По сути, они, как и некоторые другие детали подвески, превращаются в один из наиболее часто меняемых элементов. Так что лучше заранее узнать, как проявляются первые проблемы.

Косвенным признаком того, что со стойками не всё ладно, становится поведение автомобиля:

  1. при движении в поворотах кузов сильней кренится;
  2. затрудняется езда по прямой (приходится всё время подруливать, чтобы держаться в полосе);
  3. при переезде через препятствия в районе колеса слышен стук с одной стороны.

Однако учитывая, что и другие неисправности подвески могут дать похожие «симптомы», лучше заранее знать, как проверить, действительно ли проблема со стойками, прежде чем ехать за новыми.
Можно пошутить, что если кусок стойки стабилизатора выпал и лежит на асфальте, ставить его назад нежелательно. Однако даже если они целые на вид, их шарниры или втулки могут быть изношены, а значит, непригодны к эксплуатации.

Читайте также:  Что такое воздушный фильтр и как его правильно выбрать?

Чисто визуально можно определить только состояние пыльников: если они порваны или испачканы смазкой, скорей всего, и сами шарниры уже не в порядке. Учитывая огромные нагрузки, которые они испытывают, попадание воды или грязи выводит их из строя почти сразу.

Основной признак проблемы – люфт шарниров. Из-за поломки или износа они разбалтываются и начинают издавать тот самый неприятный стук, который действует на нервы водителю.

Провести диагностику можно самостоятельно:

  1. Вывернуть колесо максимально в сторону, чтобы открылся доступ к ступице и стойке;
  2. Рукой (или любым инструментом типа ломика) сильно пошатать стойку стабилизатора. Сломать ее таким образом невозможно, металл и конструкция рассчитаны на гораздо большие нагрузки;
  3. Если при этом они стучат или заметно люфтят – их пора менять.
  4. Второй вариант проверки – попытаться покачать машину из стороны в сторону. Нормальная подвеска хорошо стабилизирует кузов, так что если удалось его вручную раскачать, это уже признак проблемы. В особо запущенных случаях поврежденная стойка будет при этом еще и постукивать.

Видео по диагностике и замене

Если есть возможность загнать автомобиль на яму, можно привлечь к диагностике помощника: один качает автомобиль, второй слушает и смотрит снизу. Люфт можно услышать и даже почувствовать, если приложить руку к неисправному шарниру.

Можно ли ездить без стоек стабилизатора?

В принципе, без всего можно ездить, только медленно, недалеко и недолго, однако с неисправной подвеской лучше не шутить. Во-первых, если стойка вышла из строя, она может предательски развалиться в первой же ямке на дороге, так что придется путешествовать до гаража или СТО на эвакуаторе. А во-вторых, она затрудняет управляемость: автомобиль хуже входит в повороты, возникает риск заноса, к тому же увеличивается тормозной путь, а это уже не шутки.

Первое, на что влияют неисправные стойки, это смежные элементы, так что если с ними подольше поездить, придется играть с автомеханиками в игру «найди, что еще поменять в подвеске, чтобы не стучало». Банальная и недорогая, в общем-то, деталь, которую часто меняют самостоятельно, даже не заезжая на СТО, может наделать много бед и вогнать в очень неприятные расходы.

Читайте также:  Водитель 5 разряда: Что это значит

Меняют стойки стабилизатора всегда парой, даже если из строя вышла только одна. Если покупать их самостоятельно, лучше сравнивать с теми, что уже установлены на автомобиль. И обязательно учитывать, что они могут быть асимметричными, а значит, левыми и правыми.

Лучшие стойки стабилизатора

Сложно сказать, как выбрать лучшие стойки: всё решают технические характеристики автомобиля. Однако есть закономерности, которые можно принять во внимание при выборе новых запчастей:

  1. Лучшим выбором всегда будет оригинальная (ОЕМ) стойка. Да, Мазда или БМВ не производят запчасти сами, но всё, что поставляется на рынок от имени автомобильных брендов, проходит тщательную проверку. Высокая цена окупается и высоким качеством, и долгой службой, так что в рейтинге стоек оригинал всегда на первом месте;
  2. Доступней, чем ОЕМ, но обычно не хуже по качеству будет продукция премиум-брендов. Зачастую в коробке с логотипом Mercedes можно увидеть тот же Lemforder, Moog или TRW;
  3. Средний ценовой сегмент может стать оптимальным вариантом для поиска качественной стойки за умеренные деньги. Для французских автомобилей отличный ассортимент предлагает Sasic, для японских и европейских – GMB;
  4. А вот бюджетный сегмент себя в перспективе не оправдывает. Как правило, запчасти недорогих брендов не отличаются надежностью. Да, можно поставить и Sidem, и Nipparts, и даже Profit, если нужно срочно сэкономить, но не надо рассчитывать на долгий срок их службы. Однако бюджетные запчасти подвески часто ставят перед продажей автомобиля, так что и они имеют право на жизнь.

Если причиной неисправности подвески стали именно стойки стабилизаторов, это можно назвать везением. И сами они стоят сравнительно недорого, и заменить их несложно, так что есть шанс отделаться малой кровью. Но только в том случае, если провести диагностику и ремонт сразу при появлении первых признаков проблемы. В противном случае придется менять еще и втулку стабилизатора, и сайлентблок рычага, и другие смежные элементы. Так что лучше не доводить до крайностей, а заниматься ремонтом сразу, качественно и надолго.
