инжекторный ВАЗ 2107

ВАЗ 2107 ИНЖЕКТОР

ВАЗ 2107, она же «семерка» – последний экземпляр из линейки машин ВАЗ с задним приводом. «Семерка» создана на основе ВАЗ 2105 с существенными отличиями: мощностью мотора, внешним видом световых приборов, оформлением салона, формой сидений.

Ваз 2107
Фото Ваз 2107



ПРИНЦИП РАБОТЫ ИНЖЕКТОРНОГО ДВИГАТЕЛЯ ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторной системе происходит впрыскивание топливной смеси напрямую в цилиндры, за это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

ЭБУ ВАЗ 2107
Фото ЭБУ ВАЗ 2107



От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее;
• регулировка количества оборотов двигателя на холостом ходу;
• контроль количественного содержания углекислого газа в выхлопных газах;
• температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков). Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре, информация о котором поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива;
• напряжение бортовой сети. От него зависит время открытия форсунок;
• количество оборотов двигателя;
• количественный состав выхлопных газов.



СИСТЕМА ЗАЖИГАНИЯ ВАЗ 2107 ИНЖЕКТОР

В инжекторном двигателе «семерки» имеется электронный узел зажигания, в который входит электронная плата и несколько катушек. Она имеет высокую надежность в работе, и не требовательна в обслуживании благодаря отсутствию двигающихся деталей.
Момент подачи искры задает ЭБУ двигателя, который зависит от количества оборотов, который поддерживает коленчатый вал.



КАКИЕ ПРЕИМУЩЕСТВА ИНЖЕКТОРНЫХ МОДЕЛЕЙ ВАЗ 2107?

• Инжекторный двигатель ВАЗ 2107 расходует меньшее количество горючего. При этом более мощный, чем карбюраторный двигатель с таким же объемом. Это достигнуто за счет оптимального формирования качественного и количественного состава смеси топлива. Соответственно КПД инжекторного двигателя выше, чем карбюраторного.

• Благодаря электронной регулировке оборотов, двигатель работает надежнее на холостом ходу, меньше глохнет при старте, хорошо заводится при низкой температуре окружающей среды.

• По сравнению с карбюраторным, инжекторный двигатель не требует частой настройки систем зажигания и подачи горючего.

• Воздушно-топливная смесь, которая поступает в цилиндры, имеет наиболее благоприятный состав и количество, а имеющийся катализатор контролирует минимальное количество вредных выхлопных газов. Это играет большую роль в сохранении окружающей среды и заботе о здоровье.

• Отсутствует необходимость вручную регулировать механизм, поскольку это делают гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. А также они гарантируют меньше шума (шумоизоляцию) при работе двигателя.

• Графическая крутящего момента «плавная», больший диапазон оборотов позволяет достигнуть высокого крутящего момента.

СТОИТ ЗАМЕТИТЬ! На двигатель с инжекторной системой возможна установка газо-балонного оборудования не только 2-го, но так же и 4-го поколения. Это более современный и привлекательный вариант, поскольку установка 4-го поколения ГБО дает большую экономию и сводит к нулю возникновение «хлопков» в двигателе.



НЕДОСТАТКИ ИНЖЕКТОРНОЙ МОДЕЛИ ДВИГАТЕЛЯ ВАЗ

Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:

• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом система обеспечивающая впрыск горючего надежна, и не нуждается в частом обслуживании при эксплуатации.

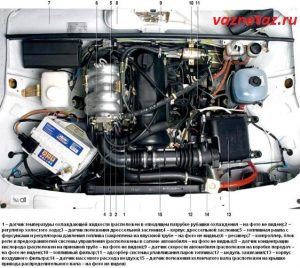

ВАЗ 2107
Фото ВАЗ 2107 под капотом

• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями. В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам.

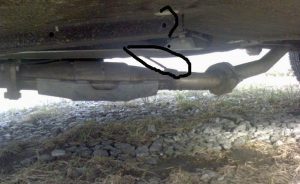

ВАЗ 2107 катализатор
Фото катализатора ВАЗ 2107

• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы, которое приводит к не запланированному техническому обслуживанию автомобиля.

• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.



НЕИСПРАВНОСТИ ИНЖЕКТОРНОГО ДВИГАТЕЛЯ ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.



ПРИЧИНЫ ЗАСОРЕНИЯ ИНЖЕКТОРА

Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов, которые оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.

Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.

Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.

Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.

жидкость для промывки инжектора ВАЗ 2107
Фото промывки для инжектора ВАЗ 2107



Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры может временно возникать выделения черного дыма из глушителя.

Ниже представлено видео-обзор ВАЗ 2107
