Устройство и работа механической коробки передач

МКПП

КПП (коробками переключения передач) называют механизмы, отсоединяющее трансмиссию от двигателя, изменяющие скорость транспортного средства. Исключение составляет МКП (механическая коробка передач) в виде многоступенчатого редуктора, которая лишь меняет скорость (двигатель отсоединяется сцеплением). Обычно это узел в отдельном корпусе, содержащий механизм, передающий выбранную водителем мощность. МКПП (механическая коробка переключения передач) может имеет несколько ступеней, всегда переключается вручную.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

где находится механическая коробка передач фото

Устройство МКПП:

  1. корпус, он же картер;
  2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
  3. шестерни валов;
  4. рычаг переключения скоростей;
  5. синхронизатор (2 блокировочных кольца, муфта, сухари),
  6. проволочные кольца;
  7. подшипники, сальники.

По количеству валов МКП делятся на:

  • двухвальные;
  • трехвальные.

По количеству ступеней бывают

  • 4-ступенчатые;
  • 5;
  • 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач фото
Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

  • рычаг выбора передачи, оснащенный тросом для ее включения;
  • шток, оснащенный вилками;
  • рукоятка для переключения скорости;
  • блокирующий замок.
Читайте также:  Устройство и принцип работы рулевой рейки

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

трехвальная пятиступенчатая коробка передач детальная конструкция
Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Принцип работы КПП

Устройство любой коробки передач:
сцепление (которое в автоматической коробке называются гидротрансформатором);
передаточный механизм из шестерен (планетарный ряд);
компоненты, переключающие передачи;
система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

Читайте также:  Бензонасос автомобиля - виды, строение, проверка неисправностей

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

  1. при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
  2. после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
  3. одновременно сухари двигают блокирующее кольцо;
  4. вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
  5. муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
  6. скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
  7. шестерня и вал блокируются, скорость включается.
устройство синхронизатора схема

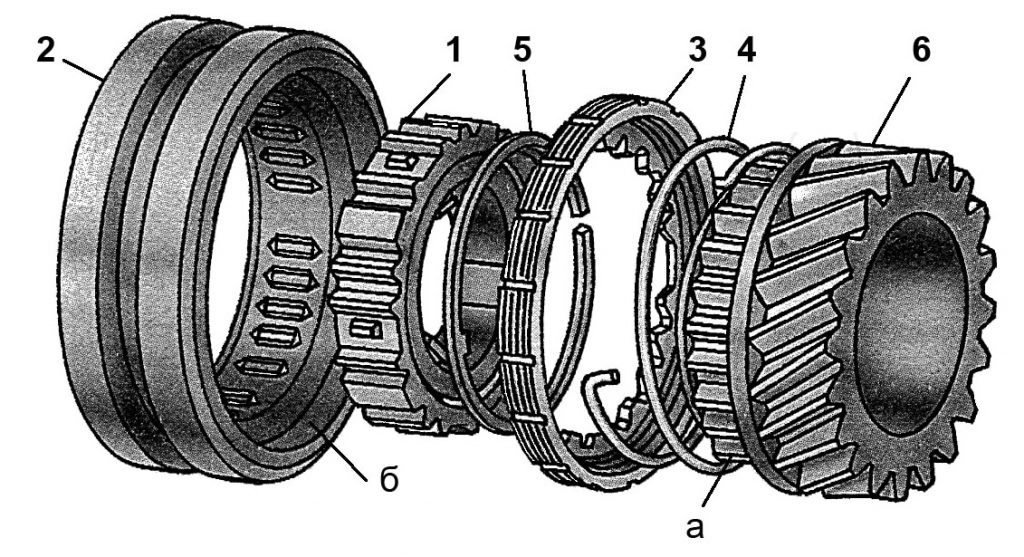

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Виды механических коробок передач

Кроме количества валов и ступеней КПП классифицируются в зависимости от наличия-отсутствия синхронизаторов. Если их нет, переключение скоростей требует определенного времени, которое сокращается при регулировании коробки и манипуляций с педалями газа и сцепления. Такие МКПП более надежны при высоких нагрузках, поэтому устанавливаются на мотоциклах, спортивных авто, сельхозтехнике, тяжелых грузовиках, в которых синхронизацию невозможно использовать по техническим причинам.

К механическим относят и роботизированные коробки. Их конструкция такая же, включая наличие диска сцепления, но управление осуществляется электроникой, выполняющей функции педали. Схема переключений тоже не отличается.

Схемы переключений

Есть довольно много разных схем переключения передач. Ниже некоторые из них.

Плюсы и минусы механических КПП

У всех видов КПП есть преимущества и недостатки, идеальных агрегатов не существует.

Плюсы механической конструкции:

  1. сравнительно низкая стоимость;
  2. простое, понятное устройство;
  3. небольшой вес КПП в сборе;
  4. высокий КПД;
  5. простое охлаждение;
  6. хороший разгон;
  7. возможность завести транспортное средство буксировкой, толчком;
  8. экономия топлива;
  9. высокая надежность;
  10. длительный срок службы;
  11. простое обслуживание.

Механика позволяет применять разные техники и стили вождения, незаменима при гололеде и на бездорожье.

К минусам можно отнести:

  1. сравнительно длительное время для изменения скорости;
  2. для плавного переключение требуется опыт;
  3. ненадежность узла сцепления.
Читайте также:  Что такое катушка зажигания - "вскрытие" покажет

Из данных статистики можно сделать вывод, что механика более утомительная для водителя.

Основные неисправности МКП, их признаки

Механические коробки надежные, но время, неверный выбор жидкости для трансмиссии, использование не оригинальных деталей при ремонте, агрессивная езда, нерегулярное или непрофессиональное техобслуживание, некорректная работа делают свое.

Основные неисправности МКП, их признаки:

  1. наличие посторонних шумов;
  2. затруднения при включении скоростей;
  3. самопроизвольное выключение скоростей;
  4. вытекание жидкости из трансмиссии;
  5. невозможность включить одну или все передачи.

Если посторонний шум слышен на нейтрали, в первую очередь проводится проверка уровня жидкости в трансмиссии, степень износа подшипников на первичном валу.

Если коробка шумит при выборе скорости, это свидетельствует о том, что:

  • износ синхронизаторов слишком большой;
  • ослабли крепления коробки;
  • чрезмерно изношенны шестерни;
  • недостаточно выжато сцепление.

Если скорости включаются с усилием, существует вероятность, что:

  • износились шестерни, синхронизаторы;
  • неисправно (износилось) устройство включения;
  • неисправны тяги;
  • ослабли крепления.

При самопроизвольном выключении скоростей:

  • ослабли крепления коробки;
  • вышли из строя подушки мотора;
  • застряли тяги, управляющие приводом;
  • чрезмерно изношены шестерни, вилки переключения, подшипники валов.

Для самостоятельного проведения диагностики нужно демонтировать и разобрать коробку. Чаще всего она выходит из строя из-за чрезмерного износа деталей. Единственное исключение — выход из строя привода. Если знать, из чего он состоит, можно визуально определить и заменить неисправную деталь.

Что бы снять и разобрать коробку нужно:

  1. приподнять авто домкратом (подвесить);
  2. отсоединить провода, систему управления;
  3. слить из КПП масло;
  4. отсоединить карданный вал (при заднем приводе);
  5. отсоединить полуоси, несколько деталей подвески (при переднем приводе);
  6. выкрутить болты крепления коробки, опорных подушек;
  7. снять КП;
  8. разобрать;
  9. проверить состояние шестерен, подшипников, шлицевых соединений, муфт.

После замены изношенных деталей коробка устанавливается на место, в трансмиссию заливается масло.

Не каждый водитель хочет и умеет делать эту работу. Если нет опыта или авто на гарантии, лучше обратиться в сервис. Там работают квалифицированные, опытные специалисты, использующие для диагностики специальное оборудование, для ремонта оригинальные детали.

Опытные водители не сомневаются в преимуществах механики, главным считается экономия топлива. Чтобы механическая коробка передач служила дольше, скорости нужно переключать плавно, зимой не оставлять авто с включенной передачей, регулярно осматривать трансмиссию на протечку масла, проверять его уровень, своевременно доливать. При любой поломке лучше всего обращаться в специализированный сервис. Это позволит в полной мере пользоваться достоинствами механики, в том числе возможностью выбирать стиль и скорость вождения.
