Что такое распредвал: устройство, принцип работы, неисправности

распредвал gif

Распредвал – такая же неизменная часть двигателя, как поршень или клапан. И хоть инженеры пытаются видоизменить эту деталь, пока что все их усилия направлены на ее доработку, поскольку ничего более простого и удобного для ДВС еще не придумали.

По своей конструкции распределительный вал – штука достаточно надежная, но только до тех пор, пока двигатель нормально работает и регулярно обслуживается. Лучше знать заранее, от чего зависит продолжительность его жизни и как предупредить неисправности.

Что такое распредвал, для чего он нужен

Распредвал представляет собой длинный цилиндр из прочного металла, на котором расположены кулачковые рычажки. Поворотом вокруг своей оси распредвал закрывает и открывает клапаны, тем самым обеспечивает подачу воздуха или топливной смеси и отвод выхлопных газов.

где находится распредвал в двигателе фото
Расположение распредвала в двигателе

Поскольку скорость двигателя может достигать значительных показателей, оптимальным вариантом управления клапанами становится именно такой вот механический элемент. Да, инженеры пытаются придумать, как удалить распредвал из автомобиля, заменив его электронными толкателями клапанов, но пока отказаться от него не удалось.

Задача распредвала – нажимать на коромысла или толкатели клапанов, открывая каждый из них в нужный момент и на строго определенное время. Через одни клапаны идет закачка воздуха или топливной смеси в камеры сгорания двигателя, через другие отводятся выхлопные газы. Сбой в работе мотора, когда клапана встречаются с поршнями – один из самых страшных снов автовладельца. Капремонт двигателя – это вам не шутки.

Устройство и принцип работы распредвала

устройство распредвала схема
Устройство распредвала

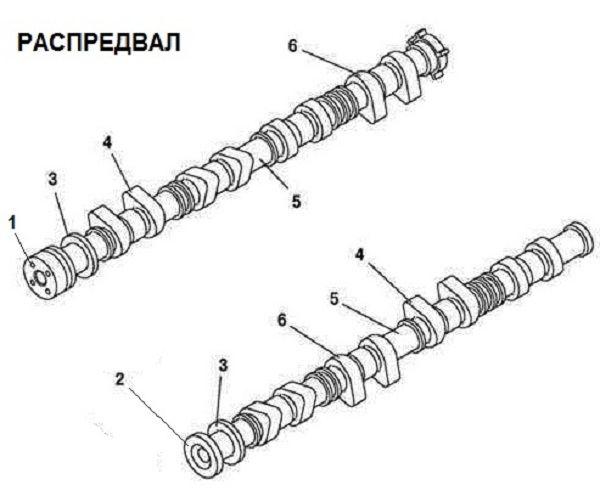

1 – распредвал для впускных клапанов; 2 – распредвал для выпускных клапанов; 3 – упор; 4 – рабочая (верхняя) часть кулачка; 5 – шейка распредвала; 6 – нижняя часть кулачка.

Конструкция распредвала обычно цельная, весь он выточен из одной металлической заготовки. Можно выделить несколько важных элементов:

  1. Кулачки. Так называют выступы в форме капли, «нанизанные» на ось вала. Их функция – постоянный контакт с толкателями клапанов, причем для каждого клапана предназначен свой отдельный кулачок. При повороте вала выступ «капли» нажимает на толкатель, открывая клапан в строго определенный момент на заданное время.
  2. Опорные шейки. Это участки вала, оснащенные подшипниками, на которые он, собственно, и опирается при установке на двигатель. Торцы вала оснащены сальниками для герметизации стыка с корпусом двигателя.
  3. Масляные каналы. Это отверстия, через которые моторное масло подходит к элементам распредвала, испытывающим самое большое трение: опорным подшипниками и кулачкам. Без моторного масла в таком режиме работы распредвал прослужил бы совсем недолго.

В редких случаях кулачки «нанизаны» на вал, так что получается не цельная, выточенная из одной болванки конструкция, а сборная система. В настоящее время такие распредвалы встречаются редко.

Принцип работы

принцип работы распредвала gif
Принцип работы распредвала в ГРМ

Распредвал – компонент системы ГРМ (газораспределительного механизма) двигателя. Он приводится в движение ременной, цепной или зубчатой передачей от коленвала двигателя, а значит, работает синхронно с поршнями и другими элементами мотора.

Существует закономерность: на два полных оборота коленвала приходится один оборот распредвала. Причина – в механизме открытия клапанов. В двигателе два цикла из четырех проходят при закрытых клапанах, поэтому нужен один оборот распредвала для их открытия.

Вращаясь синхронно с оборотами двигателя, распредвал открывает клапана подачи воздуха и выхода выхлопных газов на определенное время, которое зависит от настроек двигателя. Дополнительные регулировки того, как работает двигатель, реализуются с помощью дроссельной заслонки, управления системой впрыска и т.д.

Ниже, на видео-уроке, детально описано принцип работы газораспределительного механизма (ГРМ) и роль распредвала в нем.

Что такое датчик распредвала?

Для контроля за системой ГРМ на распредвале предусмотрен датчик положения, который определяет угол его поворота. Эта информация (так же, как и от датчика коленвала) поступает на электронный блок управления (ЭБУ), где корректируется подача топлива на форсунки и момент зажигания.

датчик распредвала фото

Работа датчика основана на принципе Холла: данные поступают от магнитного датчика, который считывает каждый оборот контактного элемента. Таким образом считывается частота вращения распредвала, и на основании этих данных рассчитывается режим работы системы впрыска.

Неисправность или ошибка датчика приводит к блокировке бензинового двигателя и затрудненному пуску дизельного.

Основные неисправности и их причины

Как и любая деталь в двигателе, распредвал может выйти из строя. Однако поломки обычно вызваны не естественным износом (от него должен защищать масляная пленка на поверхностях трения), а другими причинами:

  1. Износ кулачков, опорных шеек или подшипников – прямое следствие масляного голодания или некачественного масла. Проблемой может стать и несменяемый масляный фильтр, который забился насмерть, и теперь весь нагар циркулирует в двигателе, засоряя тонкие каналы системы смазки;
  2. Осевое биение, которое приводит к деформации и излому распредвала. Причиной часто становится рассинхронизация с системой подачи топлива.

Поскольку распредвал находится внутри двигателя (на двигатель может устанавливаться один или два распредвала, а на мощные V-образные моторы – до четырех), повлиять на его работу можно только опосредованно. Это в первую очередь своевременное ТО с заменой моторного масла и масляного фильтра.

Такая нехитрая процедура убережет все детали двигателя от преждевременного износа.
Замена распредвала обычно обходится недешево: сама деталь дорогая за счет качественного металла и точной обработки, плюс работа мастеров требует времени и денег. Лучше следить за состоянием двигателя и вовремя его обслуживать.
